西门子PLC S7-300出现通讯故障及远程维护办法

卧槽的肥兔子

西门子S7-300是一款高性能、应用广泛的PLC设备，模块化、分布式结构以及简单易学的操作，使得西门子S7-300成为中小型应用的高性价比方案。如电气设备、数控机床、纺织机械、包装机械、制造生产线，受到很多企业的青睐。
在实际使用中，我们往往会遇见PLC出现故障，进而影响到设备运行与数据采集工作，带来很多不必要的损失。因此，我们需要学习西门子PLC的故障判断方法与高效实用的维护方案。
一、常见的故障判断
西门子PLC自带很多指示灯，在出现故障时，可以通过状态灯去简单判断PLC的故障类型。


SF灯（系统出错/故障显示，红色）CPU硬件故障或软件错误时亮。
BATF灯（电池故障，红色）电池电压低或没有电池。
DC5V灯（+5V电源指示，绿色）5V电源正常时亮。
FRCE灯（强制，黄色）至少有一个I/O被强制时亮。
RUN灯（运行方式，绿色）CPU处于RUN状态时亮;重新启动时以2Hz的频率闪烁;HOLD（单步、断点）状态时以0.5Hz的频率闪烁。
STOP灯（停止方式，黄色）CPU处于STOP，HOLD状态或重新启动时常亮。
BUSF灯（总线错误，红色）仅包含带有内置DP端口的处理器才有。
二、远程维护解决方案

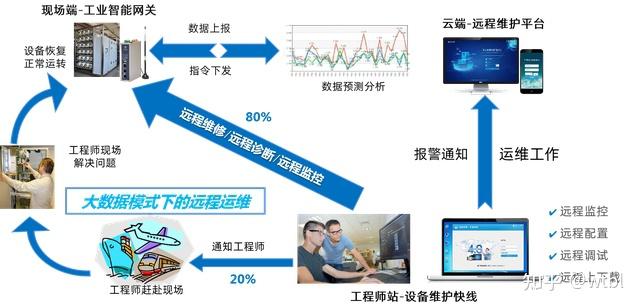

通过物通博联“设备远程快线”可以远程定位网关和PLC设备的IP地址，搭建稳定可靠的远程维护通道，工程师可以通过远程设备快线与编程软件对PLC进行操作，程序上下载、程序调试、指令更新等等，都能轻松操作。


1.若SF灯为红色，则表示PLC系统出现错误，可以检查硬件串口是否接触不良或者损坏；若硬件排查无误，则需要对程序进行更新上下载，重新进行诊断，可以自动生成诊断日志。
2.若BF灯闪烁，则说明分布在域总线或DP从站的PROFIBUS-DP总线有问题。需要检查硬件物理层是否成功通讯，相关的通讯数据及通讯类型是否正确。
3.若模拟量模块上的SF红灯亮，CPU灯正常，则说明该模块有问题。寻找到对应模块，具体操作同SF灯一致，排查软硬件，进行PLC的程序上下载。如果多次出现故障，则从设备运行稳定性考虑。
通过远程维护，工程师可以不必面对舟车劳累，公司也能节省差旅食宿的额外花销。既能快速及时的对PLC设备进行维护，也能优化服务提升企业形象，有助于企业降本升效，提升数字化管理水平。
