Title: Monocular Object and Plane SLAM in Structured Environments
BibTex: （完整的BibTex）
@article{yang2019monocular,
title={Monocular object and plane slam in structured environments},
author={Yang, Shichao and Scherer, Sebastian},
journal={IEEE Robotics and Automation Letters},
volume={4},
number={4},
pages={3145--3152},
year={2019},
publisher={IEEE}
}
Motivations:
1.与点相比，对象和平面可以提供更多的语义约束
Contributions:
1.提出一种高效推理的高阶图形模型，用于单图的三维结构解释。
2.第一个单目对象和平面SLAM，并且在定位和建图方面超过了SOTA算法。
Background and Related Works:
A. Single Image Understanding
对于3D对象检测，经典的依赖于手工设计特征，或是CNN。
对于布局检测，Hedau等人提出了基于消失点的房间模型，还有一些基于CNN的方法。它们大多只适用于受限制的四墙曼哈顿房间模型，不适用于一般的室内环境。
对于对象和平面3D联合解释，大多数工作使用RGBD相机，无法实时运行，最近的工作是利用深度网络直接预测对象和平面的3D位置。
B. Object and Plane SLAM
语义SfM联合优化各种几何组件。一些基于对象的SLAM被提出，但都依赖于先验对象模型。
QuadricSLAM和CubeSLAM为没有先验模型的单目SLAM提出了两种不同的对象表示。
在室内环境中，与点相比，平面被证明可以提供远程SLAM约束。一些工作用相机位姿联合优化对象、平面和点。
Methodology:
SINGLE IMAGE UNDERSTANDING
将环境表示为一系列长方体对象和布局平面(比如墙或地板)。

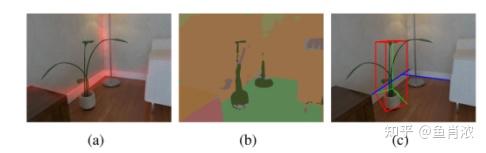

首先生成多个对象和平面假设，然后通过CRF优化方法选择其中的最佳假设。直接检测和选择墙角线段。
A. Proposal Generation
1) Layout Plane Proposal
首先检测所有图像边，然后选择一些靠近墙角的边。如果边由于遮挡部分位于对象区域内，进一步扩展与其他边相交。
2) Object Cuboid Proposal
CubeSLAM
B. CRF Model Definition
为每个平面和长方体假设设置一个二进制变量 x_i\in \{0,1\} ，指明是否将被选择。
其中 \psi^U 为unary potential energy， \psi^P 为pairwise potential energy， \psi^{H_O}({x_c}) 为集合 x_c 的高阶可能性。
1）Unary Potential
将语义分割得到的墙角边界轮廓表示为c，在每个平面候选边上采样10个点，并将它们到c的距离总结为 D(x_i,c)。Plane edge unary定义为：
其中， \theta(x_i) 是边到相机中心的视觉角度，通常角度越大，边检测误差越小。
对于对象，使用CubeSLAM中提出的归一化长方体拟合误差。
2）Pairwise Potential
利用几何关系来最小化3D的遮挡和相交
Object-object \psi_{O-O}^P :两个长方体的3D IoU
Object-plane \psi_{O-L}^P :
Plane-plane \psi_{L-L}^P :
3）High-Order Potential
对于每个2D对象实例，最多只能选择一个3D长方体候选。因此来自一个对象的3D候选形成一个集合Xc。
SLAM OPTIMIZATION
从单图检测中选择的对象和平面候选作为SLAM地标，通过多视图BA与相机位姿一起优化。
A. Bundle Adjustment Formulation
B. Parameterization
对于相机位姿Tc和点P，Tc∈SE(3)， P\in R^3
与CubeSLAM类似，长方体参数由6DoF的对象3D位姿和3DoF的尺寸组成。
平面表示 \pi=(n^T,d)^T st. ||\pi||=1. ，n为平面法向量，d为到原点的距离。
在某些环境中，采用曼哈顿假设，即平面法线是固定的，只需要d来表示平面。
C. Measurements
1) Camera-Plane:将2D平面边反投影到3D空间，然后与landmark进行对比。
将全局平面地标转化到相机坐标系 T_c^T\pi ，是因为当相机远离世界原点时，d相对于n变得非常大，主导了误差。

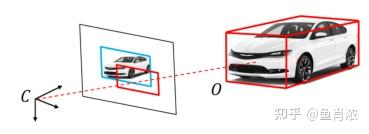

2) Camera-Object:将长方体的3D角投影到图像平面上，如红色矩形所示，然后与蓝色实际检测到的2D bounding box进行对比。
其中，[c,s]为2D box的中心和尺寸。
3) Object-Plane: e_op=\sum_{i=1:8}{max(0,-\pi P_{oi})}
其中， P_{oi} 是八个长方体角之一，如果长方体角位于平面的正侧，这意味着没有遮挡，则 e_{op} 将为0.
4) Point-Plane:如果特征点属于平面区域，我们还在平面上增加一个特征点的三维距离约束。
通常难以从2D图像中确定一个点是否属于平面，为了提高鲁棒性，首先选择特征点在2D墙平面多边形，然后过滤掉距离3D平面较远的点。
D. Data Association
点关联：使用ORB SLAM中的点特征匹配
对象关联：遵循CubeSLAM的方法
平面关联：首先检查平面法线差是否在30°，距离是否小于1m。然后找到共享最多特征点的平面进行匹配。
Experiments:
A.实现细节
对象检测：Yolo detector
平面检测：用LSD检测线段，并将它们合成长边。
Segnet用于二维语义分割
B.Single Image Result

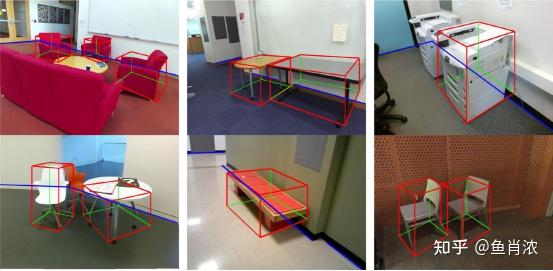

候选生成和CRF优化

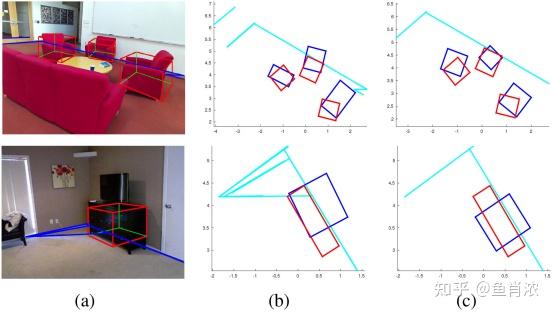

(b)原始候选俯视图，红色矩形是ground truth，蓝色是估计对象，青色线条是平面的候选。
(c)CRF选择的候选的俯视图
当对象遮挡严重和边不清楚时，见上图右列，仍然可能错过一些平面和对象。
C.SLAM Result
数据集：ICL-NUIM, TAMU Indoor, TUM mono和自己用KinectV2传感器收集的数据集
1)定性结果

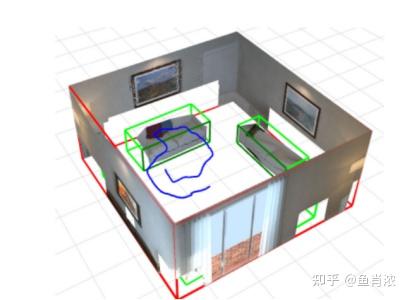

ICL结果：c中的CRF优化显示了一个大致正确的3D模型，但不能完全检测出遮挡的平面线段，通过多视图SLAM优化后，可以构建出更一致更完整的地图。

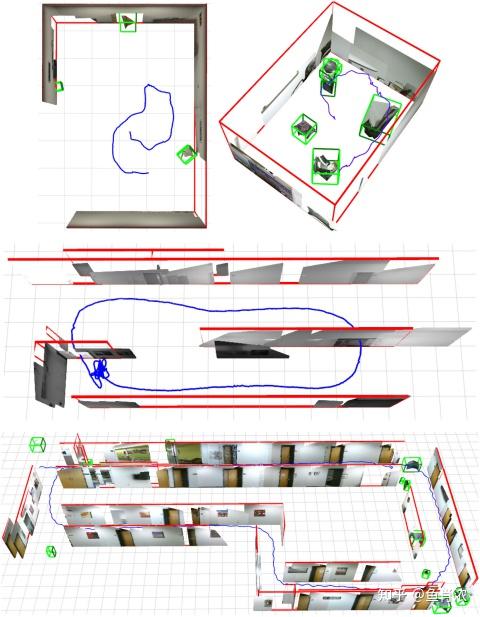

不同数据集和环境配置下的3D地图和相机位姿估计。

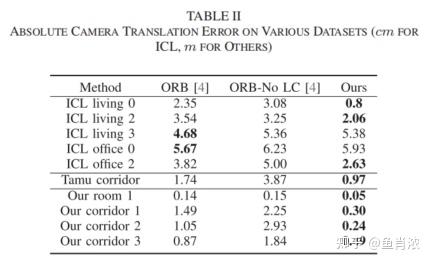

2)定量结果

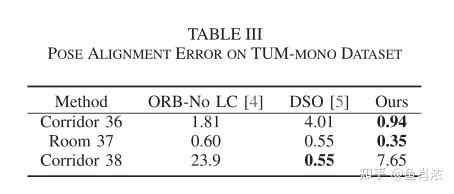

单目尺度一致性误差，Room37中，平面很少，算法几乎简化为点SLAM的实现；Corridor38中有很多区域只有一堵白墙，特征点很少，很难进行基于特征和平面的SLAM。
Discussion and Future work:
除了墙平面，考虑更多的通用平面，以制作出更稠密、完整的地图。 |
|
