在上一篇文章中，我们介绍了循环神经网络以及它的训练算法。我们也介绍了循环神经网络很难训练的原因，这导致了它在实际应用中，很难处理长距离的依赖。在本文中，我们将介绍一种改进之后的循环神经网络：长短时记忆网络(Long Short Term Memory Network, LSTM)，它成功的解决了原始循环神经网络的缺陷，成为当前最流行的RNN，在语音识别、图片描述、自然语言处理等许多领域中成功应用。
但不幸的一面是，LSTM的结构很复杂，因此，我们需要花上一些力气，才能把LSTM以及它的训练算法弄明白。在搞清楚LSTM之后，我们再介绍一种LSTM的变体：GRU (Gated Recurrent Unit)。 它的结构比LSTM简单，而效果却和LSTM一样好，因此，它正在逐渐流行起来。最后，我们仍然会动手实现一个LSTM。
长短时记忆网络是啥

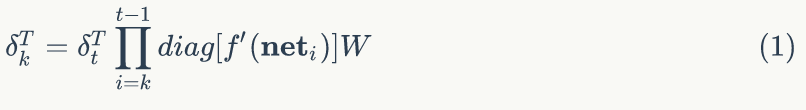

我们首先了解一下长短时记忆网络产生的背景。回顾一下零基础入门深度学习(5) - 循环神经网络中推导的，误差项沿时间反向传播的公式：

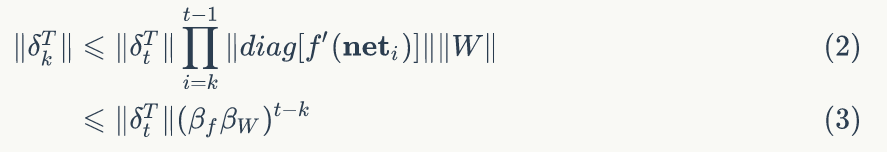

我们可以根据下面的不等式，来获取
的模的上界（模可以看做对
每一项值的大小的度量）：
我们可以看到，误差项
从t时刻传递到k时刻，其值的上界是
的指数函数。
分别是对角矩阵
和矩阵W模的上界。显然，除非
乘积的值位于1附近，否则，当t-k很大时（也就是误差传递很多个时刻时），整个式子的值就会变得极小（当
乘积小于1）或者极大（当
乘积大于1），前者就是梯度消失，后者就是梯度爆炸。虽然科学家们搞出了很多技巧（比如怎样初始化权重），让
的值尽可能贴近于1，终究还是难以抵挡指数函数的威力。

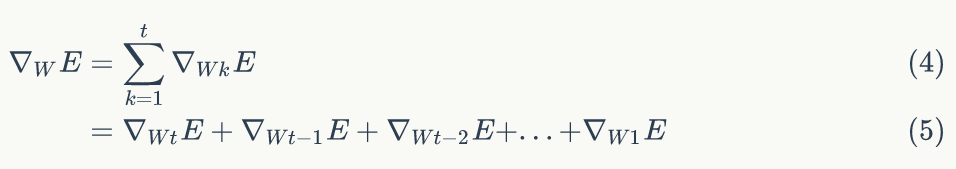

梯度消失到底意味着什么？在零基础入门深度学习(5) - 循环神经网络中我们已证明，权重数组W最终的梯度是各个时刻的梯度之和，即：

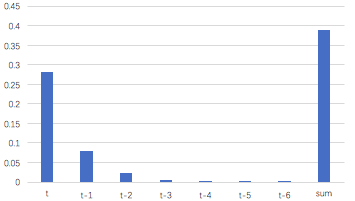

假设某轮训练中，各时刻的梯度以及最终的梯度之和如下图：
我们就可以看到，从上图的t-3时刻开始，梯度已经几乎减少到0了。那么，从这个时刻开始再往之前走，得到的梯度（几乎为零）就不会对最终的梯度值有任何贡献，这就相当于无论t-3时刻之前的网络状态h是什么，在训练中都不会对权重数组W的更新产生影响，也就是网络事实上已经忽略了t-3时刻之前的状态。这就是原始RNN无法处理长距离依赖的原因。
既然找到了问题的原因，那么我们就能解决它。从问题的定位到解决，科学家们大概花了7、8年时间。终于有一天，Hochreiter和Schmidhuber两位科学家发明出长短时记忆网络，一举解决这个问题。
其实，长短时记忆网络的思路比较简单。原始RNN的隐藏层只有一个状态，即h，它对于短期的输入非常敏感。那么，假如我们再增加一个状态，即c，让它来保存长期的状态，那么问题不就解决了么？如下图所示：

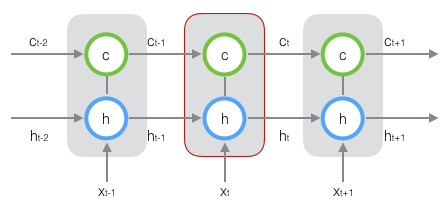

新增加的状态c，称为单元状态(cell state)。我们把上图按照时间维度展开：
上图仅仅是一个示意图，我们可以看出，在t时刻，LSTM的输入有三个：当前时刻网络的输入值Xt，上一时刻LSTM的输出值ht-1、以及上一时刻的单元状态Ct-1；LSTM的输出有两个：当前时刻LSTM输出值ht、和当前时刻的单元状态Ct。注意X,h,C都是向量。

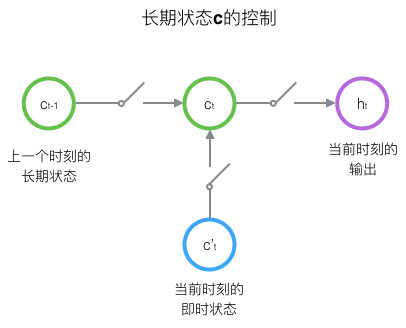

LSTM的关键，就是怎样控制长期状态c。在这里，LSTM的思路是使用三个控制开关。第一个开关，负责控制继续保存长期状态c；第二个开关，负责控制把即时状态输入到长期状态c；第三个开关，负责控制是否把长期状态c作为当前的LSTM的输出。三个开关的作用如下图所示：
接下来，我们要描述一下，输出h和单元状态c的具体计算方法。
长短时记忆网络的前向计算
前面描述的开关是怎样在算法中实现的呢？这就用到了门（gate）的概念。门实际上就是一层全连接层，它的输入是一个向量，输出是一个0到1之间的实数向量。假设W是门的权重向量，b是偏置项，那么门可以表示为：
门的使用，就是用门的输出向量按元素乘以我们需要控制的那个向量。因为门的输出是0到1之间的实数向量，那么，当门输出为0时，任何向量与之相乘都会得到0向量，这就相当于啥都不能通过；输出为1时，任何向量与之相乘都不会有任何改变，这就相当于啥都可以通过。因为
（也就是sigmoid函数）的值域是(0,1)，所以门的状态都是半开半闭的。
LSTM用两个门来控制单元状态c的内容，一个是遗忘门（forget gate），它决定了上一时刻的单元状态Ct-1有多少保留到当前时刻Ct;另一个是输入门（input gate），它决定了当前时刻网络的输入Xt有多少保存到单元状态Ct。LSTM用输出门（output gate）来控制单元状态Ct有多少输出到LSTM的当前输出值ht。
我们先来看一下遗忘门：

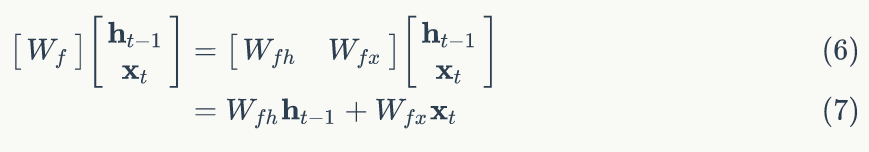

上式中，Wf是遗忘门的权重矩阵，[ht-1,Xt]表示把两个向量连接成一个更长的向量，bf是遗忘门的偏置项，sigmoid函数。如果输入的维度是dx，隐藏层的维度是dh，单元状态的维度是dc，（通常dc=dh），则遗忘门的权重矩阵Wf维度是dcX(dh+dx)。事实上，权重矩阵Wf都是两个矩阵拼接而成的：一个是Wfh，它对应着输入项ht-1，其维度为dcXdh；一个是Wfx，它对应着输入项Xt，其维度为dcXdx，Wf可以写为：

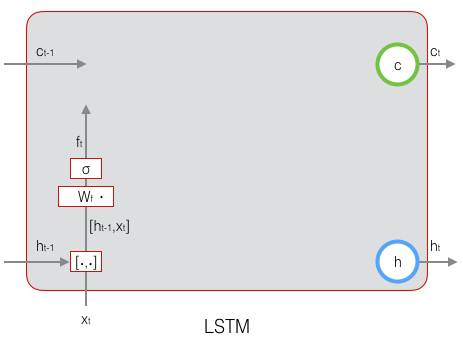

下图显示了遗忘门的计算：
接下来看看输入门：

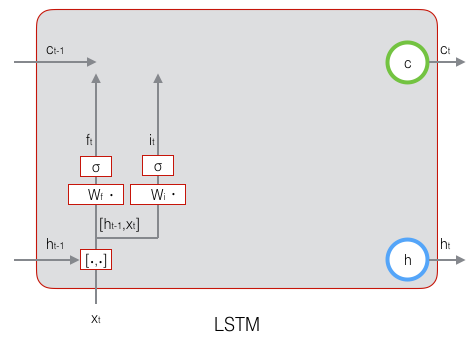

上式中，Wi是输入门的权重矩阵，bi是输入门的偏置项。下图表示了输入门的计算：
接下来，我们计算用于描述当前输入的单元状态
， 它是根据上一次的输出和本次输入来计算的：

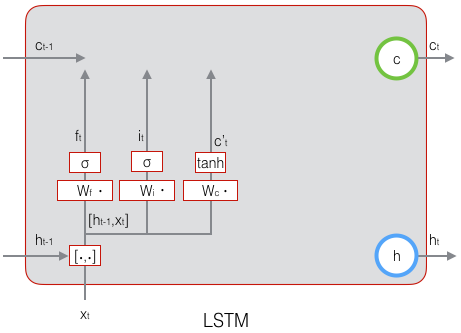

下图是
的计算：
现在，我们计算当前时刻的单元状态ct。它是由上一次的单元状态Ct-1按元素乘以遗忘门ft，再用当前输入的单元状态
元素乘以输入门it，再将两个积加和产生的：

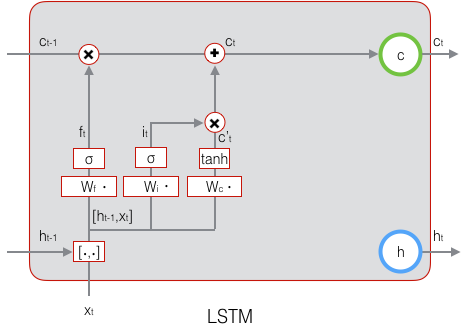

符号o表示按元素乘。下图是Ct的计算：
这样，我们就把LSTM关于当前的记忆
和长期的记忆Ct-1组合在一起，形成了新的单元状态Ct。由于遗忘门的控制，它可以保存很久很久之前的信息，由于输入门的控制，它又可以避免当前无关紧要的内容进入记忆。下面，我们要看看输出门，它控制了长期记忆对当前输出的影响：

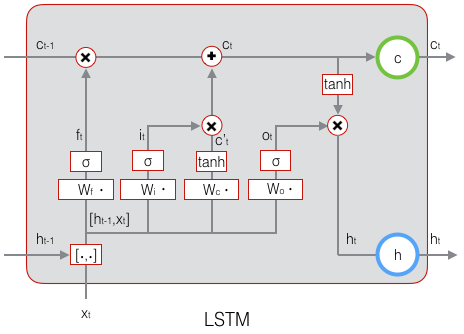

下图表示输出门的计算：
LSTM最终的输出，是由输出门和单元状态共同确定的：
下图表示LSTM最终输出的计算：
式1到式6就是LSTM前向计算的全部公式。至此，我们就把LSTM前向计算讲完了。
长短时记忆网络的训练
熟悉我们这个系列文章的同学都清楚，训练部分往往比前向计算部分复杂多了。LSTM的前向计算都这么复杂，那么，可想而知，它的训练算法一定是非常非常复杂的。现在只有做几次深呼吸，再一头扎进公式海洋吧。
LSTM训练算法框架
LSTM的训练算法仍然是反向传播算法，对于这个算法，我们已经非常熟悉了。主要有下面三个步骤：
1、前向计算每个神经元的输出值，对于LSTM来说，即ft,it,ct,ot,ht,五个向量的值。计算方法已经在上一节中描述过了。
2、反向计算每个神经元的误差项
值。与循环神经网络一样，LSTM误差项的反向传播也是包括两个方向：一个是沿时间的反向传播，即从当前t时刻开始，计算每个时刻的误差项；一个是将误差项向上一层传播。
3、根据相应的误差项，计算每个权重的梯度。
关于公式和符号的说明
首先，我们对推导中用到的一些公式、符号做一下必要的说明。

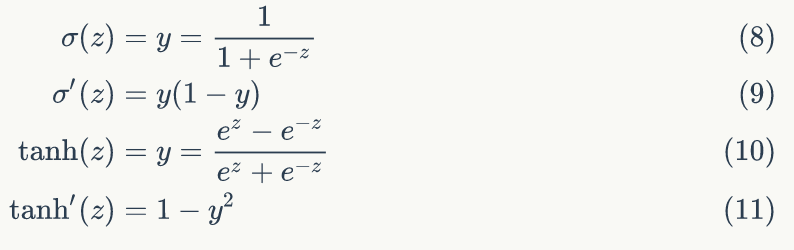

接下来的推导中，我们设定gate的激活函数为sigmoid函数，输出的激活函数为tanh函数。他们的导数分别为：
从上面可以看出，sigmoid和tanh函数的导数都是原函数的函数。这样，我们一旦计算原函数的值，就可以用它来计算出导数的值。
LSTM需要学习的参数共有8组，分别是：遗忘门的权重矩阵Wf和偏置项bf、输入门的权重矩阵Wi和偏置项bi、输出门的权重矩阵Wo和偏置项bo、以及计算单元状态的权重矩阵W和偏置项bc。因为权重矩阵的两部分在反向传播中使用不同的公式，因此在后续的推导中，权重矩阵Wf,Wi,Wc,Wo、都将被写为分开的两个矩阵：Wfh,Wfx,Wih，Wix,Woh、Wox,Wch,Wcx。

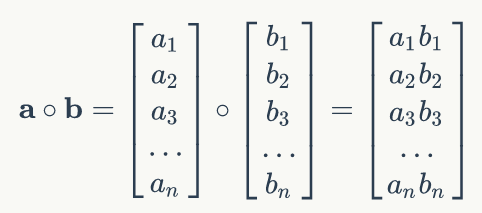

我们解释一下按元素乘o符号。当o作用于两个向量时，运算如下：

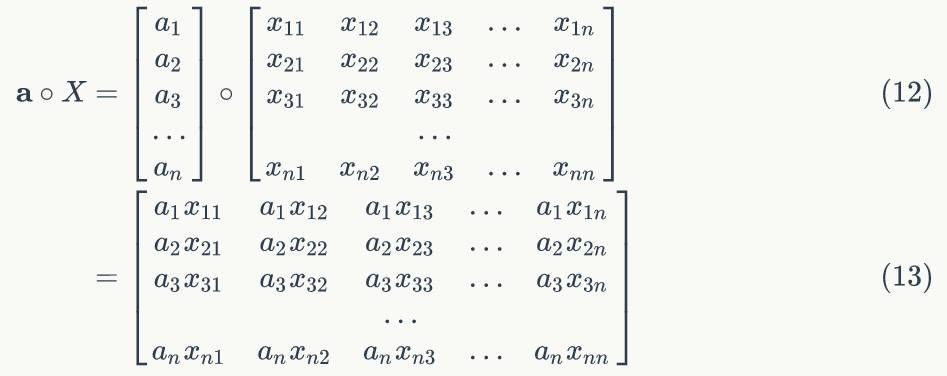

当o作用于一个向量和一个矩阵时，运算如下：
当o作用于两个矩阵时，两个矩阵对应位置的元素相乘。按元素乘可以在某些情况下简化矩阵和向量运算。例如，当一个对角矩阵右乘一个矩阵时，相当于用对角矩阵的对角线组成的向量按元素乘那个矩阵：
当一个行向量右乘一个对角矩阵时，相当于这个行向量按元素乘那个矩阵对角线组成的向量：
上面这两点，在我们后续推导中会多次用到。
在t时刻，LSTM的输出值为ht，我们定义t时刻的误差项
为：

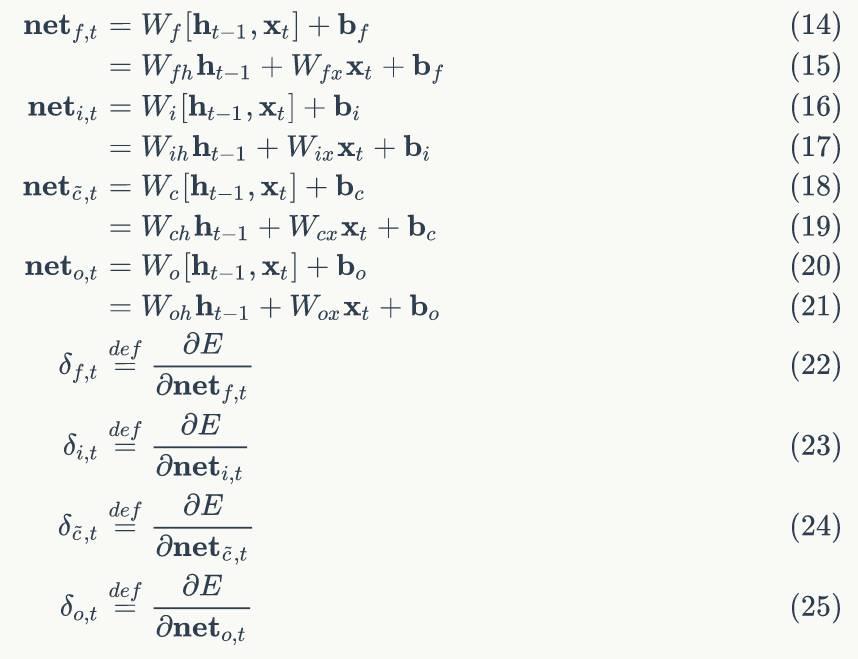

注意，和前面几篇文章不同，我们这里假设误差项是损失函数对输出值的导数，而不是对加权输入 的导数。因为LSTM有四个加权输入，分别对应ft,it,ct,ot，我们希望往上一层传递一个误差项而不是四个。但我们仍然需要定义出这四个加权输入
，以及他们对应的误差项。
误差项沿时间的反向传递

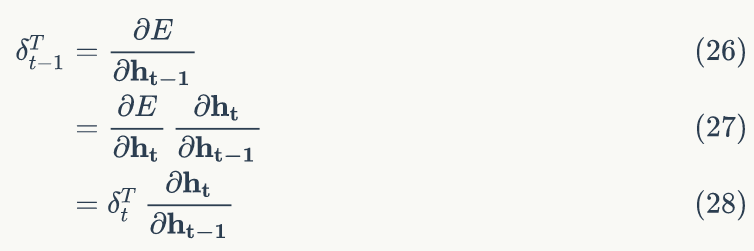

沿时间反向传递误差项，就是要计算出t-1时刻的误差项
。
我们知道，

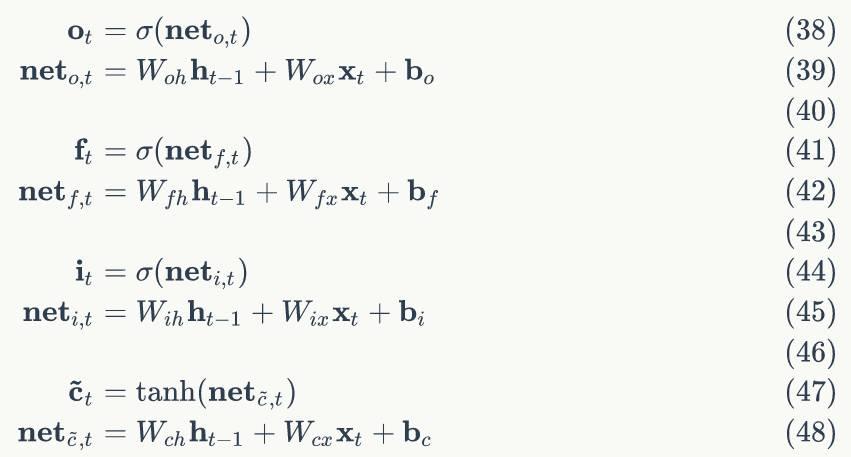

是一个Jacobian矩阵。如果隐藏层h的维度是N的话，那么它就是一个NXN矩阵。为了求出它，我们列出ht的计算公式，即前面的式6和式4：
显然，ot,ft,it,

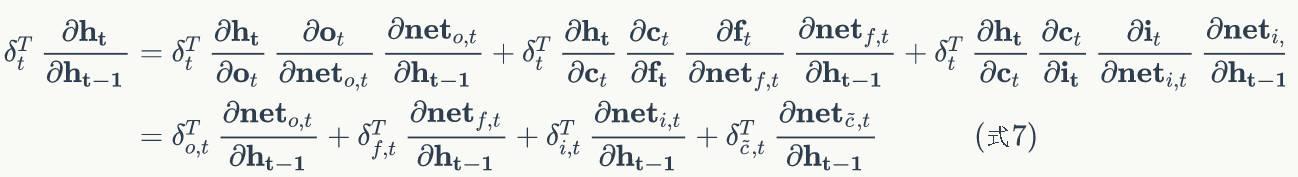

都是ht-1的函数，那么，利用全导数公式可得：

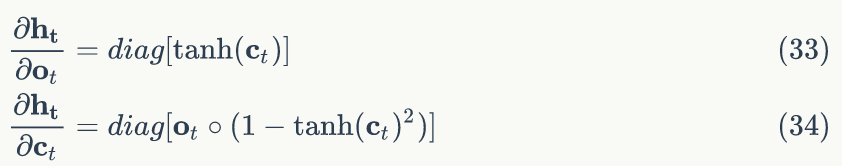

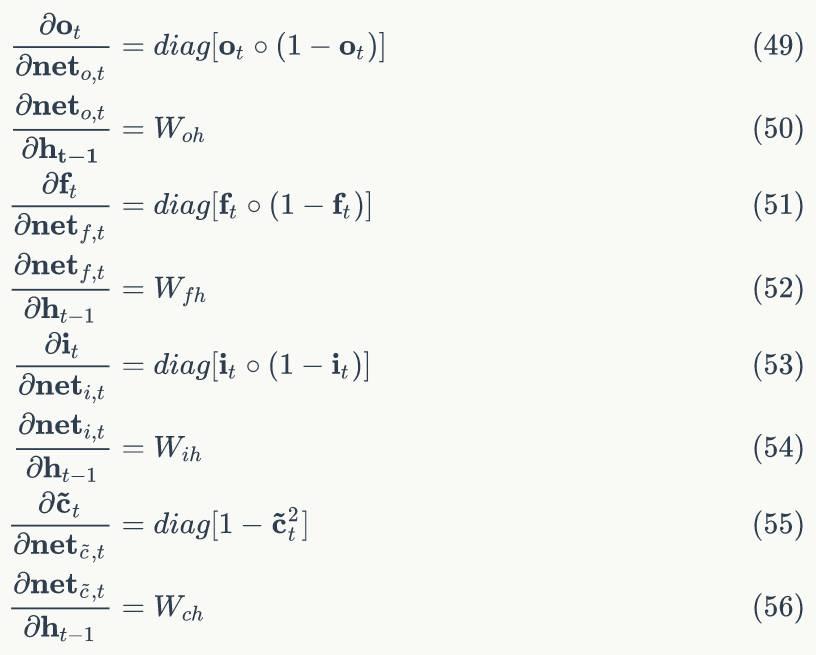

下面，我们要把式7中的每个偏导数都求出来。根据式6，我们可以求出：

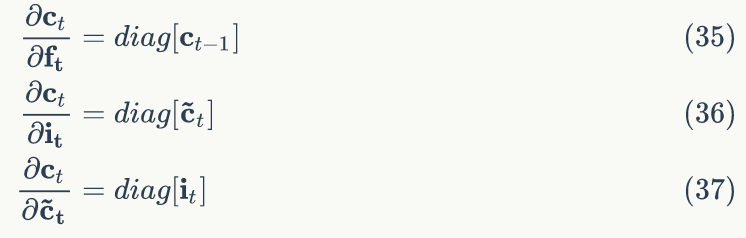

根据式4，我们可以求出：
因为：
我们很容易得出：
将上述偏导数带入到式7，我们得到：

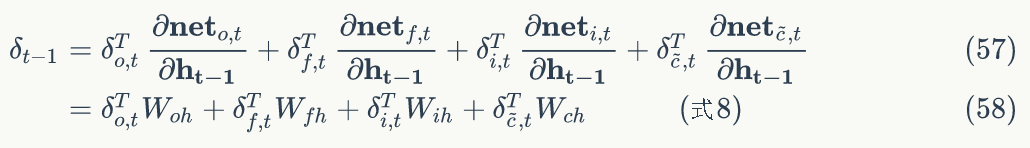

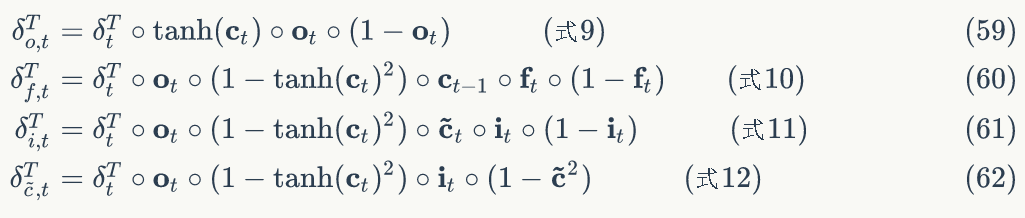

根据、
的定义，可知：

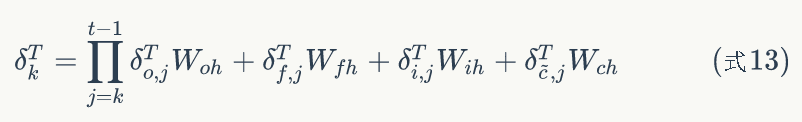

式8到式12就是将误差沿时间反向传播一个时刻的公式。有了它，我们可以写出将误差项向前传递到任意k时刻的公式：
将误差项传递到上一层
我们假设当前为第l层，定义l-1层的误差项是误差函数对l-1层加权输入的导数，即：
本次LSTM的输入Xt由下面的公式计算：
上式中，
表示第l-1层的激活函数。
因为，
都是Xt的函数，Xt又是
的函数，因此，要求出E对

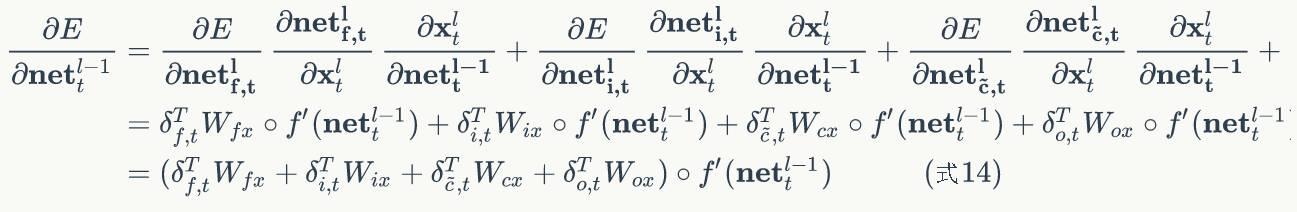

的导数，就需要使用全导数公式：
式14就是将误差传递到上一层的公式。
权重梯度的计算
对于Wfh,Wih,Woh,Wch的权重梯度，我们知道它的梯度是各个时刻梯度之和（证明过程请参考文章《零基础入门深度学习 | 第五章：循环神经网络》），我们首先求出它们在t时刻的梯度，然后再求出他们最终的梯度。
我们已经求得了误差项
、很容易求出t时刻的Woh,Wih,Wfh,Wch:

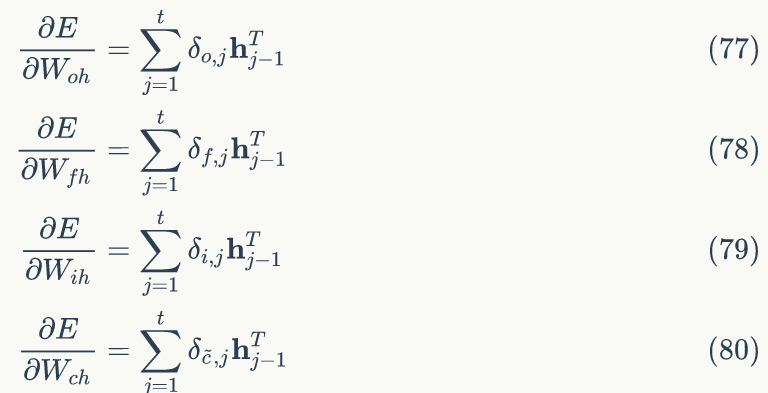

将各个时刻的梯度加在一起，就能得到最终的梯度：

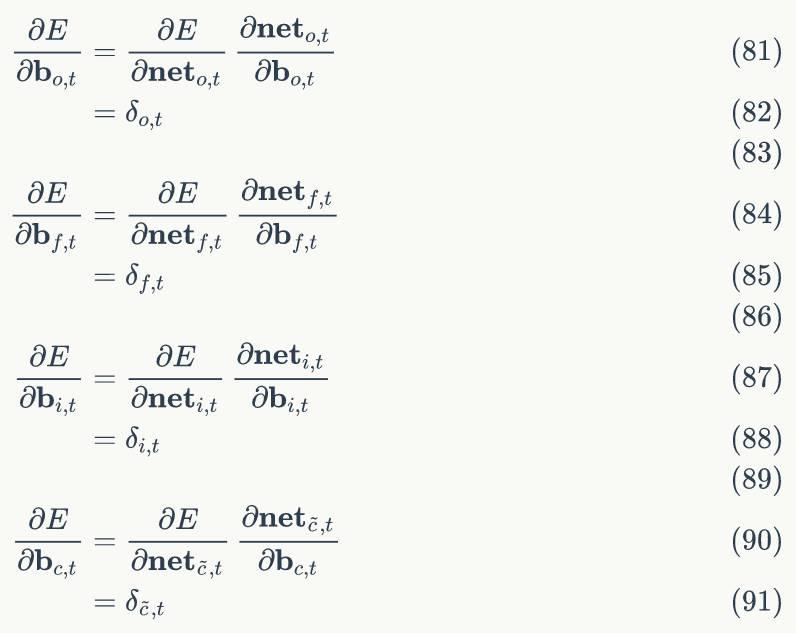

对于偏置项bf,bi,bc,bo的梯度，也是将各个时刻的梯度加在一起。下面是各个时刻的偏置项梯度：

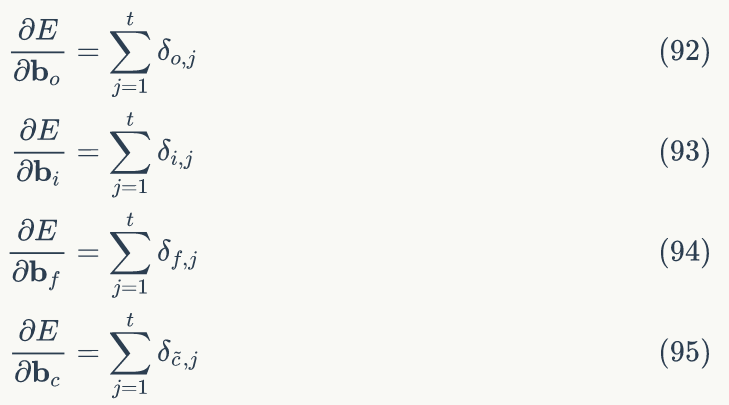

下面是最终的偏置项梯度，即将各个时刻的偏置项梯度加在一起：

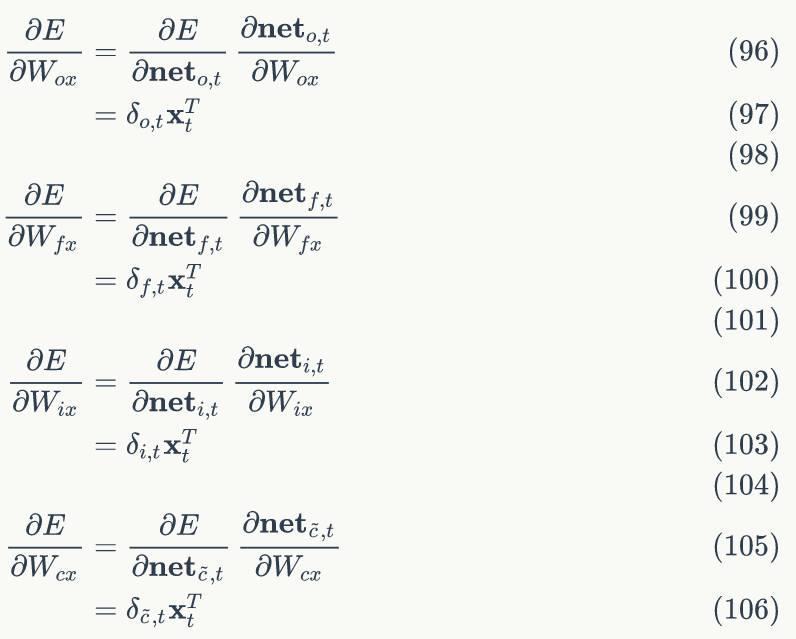

对于Wfx,Wix,Wcx,Wox的权重梯度，只需要根据相应的误差项直接计算即可：
以上就是LSTM的训练算法的全部公式。因为这里面存在很多重复的模式，仔细看看，会发觉并不是太复杂。
当然，LSTM存在着相当多的变体，读者可以在互联网上找到很多资料。因为大家已经熟悉了基本LSTM的算法，因此理解这些变体比较容易，因此本文就不再赘述了。
长短时记忆网络的实现
完整代码请参考GitHub: https://github.com/hanbt/learn_dl/blob/master/lstm.py (python2.7) 在下面的实现中，LSTMLayer的参数包括输入维度、输出维度、隐藏层维度，单元状态维度等于隐藏层维度。gate的激活函数为sigmoid函数，输出的激活函数为tanh。
激活函数的实现
我们先实现两个激活函数：sigmoid和tanh。
- class SigmoidActivator(object):
- def forward(self, weighted_input):
- return 1.0 / (1.0 + np.exp(-weighted_input))
- def backward(self, output):
- return output * (1 - output)
- class TanhActivator(object):
- def forward(self, weighted_input):
- return 2.0 / (1.0 + np.exp(-2 * weighted_input)) - 1.0
- def backward(self, output):
- return 1 - output * output
LSTM初始化
和前两篇文章代码架构一样，我们把LSTM的实现放在LstmLayer类中。
根据LSTM前向计算和方向传播算法，我们需要初始化一系列矩阵和向量。这些矩阵和向量有两类用途，一类是用于保存模型参数，例如Wf,Wi,Wo,Wc,bf,bi,bo,bc;另一类是保存各种中间计算结果，以便于反向传播算法使用，它们包括ht,ft,it,ot,ct,
以及各个权重对应的梯度。
在构造函数的初始化中，只初始化了与forward计算相关的变量，与backward相关的变量没有初始化。这是因为构造LSTM对象的时候，我们还不知道它未来是用于训练（既有forward又有backward）还是推理（只有forward）。
- class LstmLayer(object):
- def __init__(self, input_width, state_width,
- learning_rate):
- self.input_width = input_width
- self.state_width = state_width
- self.learning_rate = learning_rate
- # 门的激活函数
- self.gate_activator = SigmoidActivator()
- # 输出的激活函数
- self.output_activator = TanhActivator()
- # 当前时刻初始化为t0
- self.times = 0
- # 各个时刻的单元状态向量c
- self.c_list = self.init_state_vec()
- # 各个时刻的输出向量h
- self.h_list = self.init_state_vec()
- # 各个时刻的遗忘门f
- self.f_list = self.init_state_vec()
- # 各个时刻的输入门i
- self.i_list = self.init_state_vec()
- # 各个时刻的输出门o
- self.o_list = self.init_state_vec()
- # 各个时刻的即时状态c~
- self.ct_list = self.init_state_vec()
- # 遗忘门权重矩阵Wfh, Wfx, 偏置项bf
- self.Wfh, self.Wfx, self.bf = (
- self.init_weight_mat())
- # 输入门权重矩阵Wfh, Wfx, 偏置项bf
- self.Wih, self.Wix, self.bi = (
- self.init_weight_mat())
- # 输出门权重矩阵Wfh, Wfx, 偏置项bf
- self.Woh, self.Wox, self.bo = (
- self.init_weight_mat())
- # 单元状态权重矩阵Wfh, Wfx, 偏置项bf
- self.Wch, self.Wcx, self.bc = (
- self.init_weight_mat())
- def init_state_vec(self):
- '''
- 初始化保存状态的向量
- '''
- state_vec_list = []
- state_vec_list.append(np.zeros(
- (self.state_width, 1)))
- return state_vec_list
- def init_weight_mat(self):
- '''
- 初始化权重矩阵
- '''
- Wh = np.random.uniform(-1e-4, 1e-4,
- (self.state_width, self.state_width))
- Wx = np.random.uniform(-1e-4, 1e-4,
- (self.state_width, self.input_width))
- b = np.zeros((self.state_width, 1))
- return Wh, Wx, b
前向计算的实现
forward方法实现了LSTM的前向计算：
- def forward(self, x):
- '''
- 根据式1-式6进行前向计算
- '''
- self.times += 1
- # 遗忘门
- fg = self.calc_gate(x, self.Wfx, self.Wfh,
- self.bf, self.gate_activator)
- self.f_list.append(fg)
- # 输入门
- ig = self.calc_gate(x, self.Wix, self.Wih,
- self.bi, self.gate_activator)
- self.i_list.append(ig)
- # 输出门
- og = self.calc_gate(x, self.Wox, self.Woh,
- self.bo, self.gate_activator)
- self.o_list.append(og)
- # 即时状态
- ct = self.calc_gate(x, self.Wcx, self.Wch,
- self.bc, self.output_activator)
- self.ct_list.append(ct)
- # 单元状态
- c = fg * self.c_list[self.times - 1] + ig * ct
- self.c_list.append(c)
- # 输出
- h = og * self.output_activator.forward(c)
- self.h_list.append(h)
- def calc_gate(self, x, Wx, Wh, b, activator):
- '''
- 计算门
- '''
- h = self.h_list[self.times - 1] # 上次的LSTM输出
- net = np.dot(Wh, h) + np.dot(Wx, x) + b
- gate = activator.forward(net)
- return gate
从上面的代码我们可以看到，门的计算都是相同的算法，而门和
的计算仅仅是激活函数不同。因此我们提出了calc_gate方法，这样减少了很多重复代码。
反向传播算法的实现
backward方法实现了LSTM的反向传播算法。需要注意的是，与backword相关的内部状态变量是在调用backward方法之后才初始化的。这种延迟初始化的一个好处是，如果LSTM只是用来推理，那么就不需要初始化这些变量，节省了很多内存。
- def backward(self, x, delta_h, activator):
- '''
- 实现LSTM训练算法
- '''
- self.calc_delta(delta_h, activator)
- self.calc_gradient(x)
算法主要分成两个部分，一部分使计算误差项：
- def calc_delta(self, delta_h, activator):
- # 初始化各个时刻的误差项
- self.delta_h_list = self.init_delta() # 输出误差项
- self.delta_o_list = self.init_delta() # 输出门误差项
- self.delta_i_list = self.init_delta() # 输入门误差项
- self.delta_f_list = self.init_delta() # 遗忘门误差项
- self.delta_ct_list = self.init_delta() # 即时输出误差项
- # 保存从上一层传递下来的当前时刻的误差项
- self.delta_h_list[-1] = delta_h
- # 迭代计算每个时刻的误差项
- for k in range(self.times, 0, -1):
- self.calc_delta_k(k)
- def init_delta(self):
- '''
- 初始化误差项
- '''
- delta_list = []
- for i in range(self.times + 1):
- delta_list.append(np.zeros(
- (self.state_width, 1)))
- return delta_list
- def calc_delta_k(self, k):
- '''
- 根据k时刻的delta_h，计算k时刻的delta_f、
- delta_i、delta_o、delta_ct，以及k-1时刻的delta_h
- '''
- # 获得k时刻前向计算的值
- ig = self.i_list[k]
- og = self.o_list[k]
- fg = self.f_list[k]
- ct = self.ct_list[k]
- c = self.c_list[k]
- c_prev = self.c_list[k-1]
- tanh_c = self.output_activator.forward(c)
- delta_k = self.delta_h_list[k]
- # 根据式9计算delta_o
- delta_o = (delta_k * tanh_c *
- self.gate_activator.backward(og))
- delta_f = (delta_k * og *
- (1 - tanh_c * tanh_c) * c_prev *
- self.gate_activator.backward(fg))
- delta_i = (delta_k * og *
- (1 - tanh_c * tanh_c) * ct *
- self.gate_activator.backward(ig))
- delta_ct = (delta_k * og *
- (1 - tanh_c * tanh_c) * ig *
- self.output_activator.backward(ct))
- delta_h_prev = (
- np.dot(delta_o.transpose(), self.Woh) +
- np.dot(delta_i.transpose(), self.Wih) +
- np.dot(delta_f.transpose(), self.Wfh) +
- np.dot(delta_ct.transpose(), self.Wch)
- ).transpose()
- # 保存全部delta值
- self.delta_h_list[k-1] = delta_h_prev
- self.delta_f_list[k] = delta_f
- self.delta_i_list[k] = delta_i
- self.delta_o_list[k] = delta_o
- self.delta_ct_list[k] = delta_ct
另一部分是计算梯度：
- def calc_gradient(self, x):
- # 初始化遗忘门权重梯度矩阵和偏置项
- self.Wfh_grad, self.Wfx_grad, self.bf_grad = (
- self.init_weight_gradient_mat())
- # 初始化输入门权重梯度矩阵和偏置项
- self.Wih_grad, self.Wix_grad, self.bi_grad = (
- self.init_weight_gradient_mat())
- # 初始化输出门权重梯度矩阵和偏置项
- self.Woh_grad, self.Wox_grad, self.bo_grad = (
- self.init_weight_gradient_mat())
- # 初始化单元状态权重梯度矩阵和偏置项
- self.Wch_grad, self.Wcx_grad, self.bc_grad = (
- self.init_weight_gradient_mat())
- # 计算对上一次输出h的权重梯度
- for t in range(self.times, 0, -1):
- # 计算各个时刻的梯度
- (Wfh_grad, bf_grad,
- Wih_grad, bi_grad,
- Woh_grad, bo_grad,
- Wch_grad, bc_grad) = (
- self.calc_gradient_t(t))
- # 实际梯度是各时刻梯度之和
- self.Wfh_grad += Wfh_grad
- self.bf_grad += bf_grad
- self.Wih_grad += Wih_grad
- self.bi_grad += bi_grad
- self.Woh_grad += Woh_grad
- self.bo_grad += bo_grad
- self.Wch_grad += Wch_grad
- self.bc_grad += bc_grad
- print '-----%d-----' % t
- print Wfh_grad
- print self.Wfh_grad
- # 计算对本次输入x的权重梯度
- xt = x.transpose()
- self.Wfx_grad = np.dot(self.delta_f_list[-1], xt)
- self.Wix_grad = np.dot(self.delta_i_list[-1], xt)
- self.Wox_grad = np.dot(self.delta_o_list[-1], xt)
- self.Wcx_grad = np.dot(self.delta_ct_list[-1], xt)
- def init_weight_gradient_mat(self):
- '''
- 初始化权重矩阵
- '''
- Wh_grad = np.zeros((self.state_width,
- self.state_width))
- Wx_grad = np.zeros((self.state_width,
- self.input_width))
- b_grad = np.zeros((self.state_width, 1))
- return Wh_grad, Wx_grad, b_grad
- def calc_gradient_t(self, t):
- '''
- 计算每个时刻t权重的梯度
- '''
- h_prev = self.h_list[t-1].transpose()
- Wfh_grad = np.dot(self.delta_f_list[t], h_prev)
- bf_grad = self.delta_f_list[t]
- Wih_grad = np.dot(self.delta_i_list[t], h_prev)
- bi_grad = self.delta_f_list[t]
- Woh_grad = np.dot(self.delta_o_list[t], h_prev)
- bo_grad = self.delta_f_list[t]
- Wch_grad = np.dot(self.delta_ct_list[t], h_prev)
- bc_grad = self.delta_ct_list[t]
- return Wfh_grad, bf_grad, Wih_grad, bi_grad, \
- Woh_grad, bo_grad, Wch_grad, bc_grad
梯度下降算法的实现
下面是用梯度下降算法来更新权重：
- def update(self):
- '''
- 按照梯度下降，更新权重
- '''
- self.Wfh -= self.learning_rate * self.Whf_grad
- self.Wfx -= self.learning_rate * self.Whx_grad
- self.bf -= self.learning_rate * self.bf_grad
- self.Wih -= self.learning_rate * self.Whi_grad
- self.Wix -= self.learning_rate * self.Whi_grad
- self.bi -= self.learning_rate * self.bi_grad
- self.Woh -= self.learning_rate * self.Wof_grad
- self.Wox -= self.learning_rate * self.Wox_grad
- self.bo -= self.learning_rate * self.bo_grad
- self.Wch -= self.learning_rate * self.Wcf_grad
- self.Wcx -= self.learning_rate * self.Wcx_grad
- self.bc -= self.learning_rate * self.bc_grad
梯度检查的实现
和RecurrentLayer一样，为了支持梯度检查，我们需要支持重置内部状态：
- def reset_state(self):
- # 当前时刻初始化为t0
- self.times = 0
- # 各个时刻的单元状态向量c
- self.c_list = self.init_state_vec()
- # 各个时刻的输出向量h
- self.h_list = self.init_state_vec()
- # 各个时刻的遗忘门f
- self.f_list = self.init_state_vec()
- # 各个时刻的输入门i
- self.i_list = self.init_state_vec()
- # 各个时刻的输出门o
- self.o_list = self.init_state_vec()
- # 各个时刻的即时状态c~
- self.ct_list = self.init_state_vec()
最后，是梯度检查的代码：
- def data_set():
- x = [np.array([[1], [2], [3]]),
- np.array([[2], [3], [4]])]
- d = np.array([[1], [2]])
- return x, d
- def gradient_check():
- '''
- 梯度检查
- '''
- # 设计一个误差函数，取所有节点输出项之和
- error_function = lambda o: o.sum()
- lstm = LstmLayer(3, 2, 1e-3)
- # 计算forward值
- x, d = data_set()
- lstm.forward(x[0])
- lstm.forward(x[1])
- # 求取sensitivity map
- sensitivity_array = np.ones(lstm.h_list[-1].shape,
- dtype=np.float64)
- # 计算梯度
- lstm.backward(x[1], sensitivity_array, IdentityActivator())
- # 检查梯度
- epsilon = 10e-4
- for i in range(lstm.Wfh.shape[0]):
- for j in range(lstm.Wfh.shape[1]):
- lstm.Wfh[i,j] += epsilon
- lstm.reset_state()
- lstm.forward(x[0])
- lstm.forward(x[1])
- err1 = error_function(lstm.h_list[-1])
- lstm.Wfh[i,j] -= 2*epsilon
- lstm.reset_state()
- lstm.forward(x[0])
- lstm.forward(x[1])
- err2 = error_function(lstm.h_list[-1])
- expect_grad = (err1 - err2) / (2 * epsilon)
- lstm.Wfh[i,j] += epsilon
- print 'weights(%d,%d): expected - actural %.4e - %.4e' % (
- i, j, expect_grad, lstm.Wfh_grad[i,j])
- return lstm
我们只对Wfh做了检查，读者可以自行增加对其他梯度的检查。下面是某次梯度检查的结果：
GRU
前面我们讲了一种普通的LSTM，事实上LSTM存在很多变体，许多论文中的LSTM都或多或少的不太一样。在众多的LSTM变体中，GRU (Gated Recurrent Unit)也许是最成功的一种。它对LSTM做了很多简化，同时却保持着和LSTM相同的效果。因此，GRU最近变得越来越流行。
GRU对LSTM做了两个大改动：
1、将输入门、遗忘门、输出门变为两个门：更新门（Update Gate）Zt和重置门（Reset Gate）rt.
2、将单元状态与输出合并为一个状态：h。

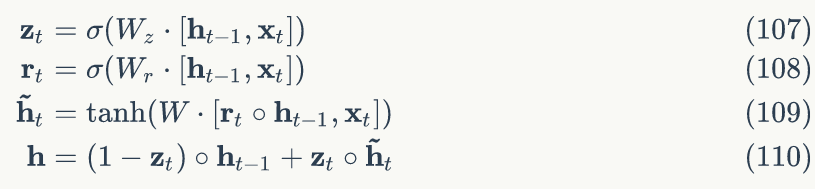

GRU的前向计算公式为：

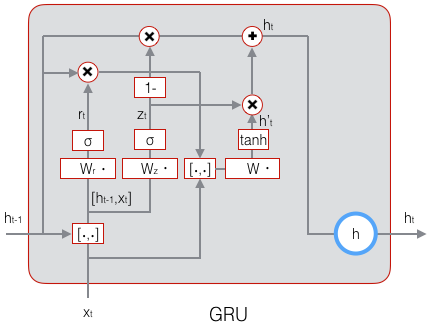

下图是GRU的示意图：
GRU的训练算法比LSTM简单一些，留给读者自行推导，本文就不再赘述了。
小结
至此，LSTM——也许是结构最复杂的一类神经网络——就讲完了，相信拿下前几篇文章的读者们搞定这篇文章也不在话下吧！现在我们已经了解循环神经网络和它最流行的变体——LSTM，它们都可以用来处理序列。
但是，有时候仅仅拥有处理序列的能力还不够，还需要处理比序列更为复杂的结构（比如树结构），这时候就需要用到另外一类网络：递归神经网络(Recursive Neural Network)，巧合的是，它的缩写也是RNN。在下一篇文章中，我们将介绍递归神经网络和它的训练算法。现在，漫长的烧脑暂告一段落，休息一下吧:)
参考资料
1、CS224d: Deep Learning for Natural Language Processing
2、Understanding LSTM Networks
3、LSTM Forward and Backward Pass
原文链接：https://zybuluo.com/hanbingtao/note/581764
查阅更为简洁方便的分类文章以及最新的课程、产品信息，请移步至全新呈现的
http://www.leadai.org 请关注人工智能LeadAI公众号，查看更多专业文章
http://weixin.qq.com/r/ZDnC2j-E5GKbrXu592x2 (二维码自动识别)
大家都在看
LSTM模型在问答系统中的应用
基于TensorFlow的神经网络解决用户流失概览问题
最全常见算法工程师面试题目整理（一）
最全常见算法工程师面试题目整理（二）
TensorFlow从1到2 | 第三章 深度学习革命的开端：卷积神经网络
装饰器 | Python高级编程
今天不如来复习下Python基础 |
|
发表于 2022-12-5 13:25:20
